Фильтрующий колодец: конструкция, назначение, технология устройства, разновидности и особенности монтажа

Назначение и особенности фильтрационных колодцев

Вопросы экологии и охраны окружающей среды сегодня стоят очень остро. Неочищенные сточные воды, если они будут поступать непосредственно в водоемы или грунт из внутридомовой канализации, могут послужить источником заражения воды и почвы.

Поэтому делать это категорически запрещено. Прежде чем поступить в открытые источники или уйти в землю, грязные бытовые воды должны обязательно пройти систему очистки.

Поглотительный, он же фильтрующий, колодец — это объект канализационной системы, предназначенный для утилизации очищенной сточной воды.

•
  Функциональное назначение в канализации
•
  Расположение поглотительного колодца после септика
•
  Составная часть автономной системы очищения
•
  Прототип поглотительного колодца
•
  Техусловия для сооружения фильтрующего колодца
•
  Фильтрационные качества окружающих грунтов
•
  Перфорированные стенки поглотительного колодца
•
  Усовершенствованная конструкция поглотителя

Отличительной особенностью фильтрующих сооружений является отсутствие герметичного дна. Внизу колодца оборудуется донный фильтр из щебня, гравия, битого кирпича и других подобных строительных материалов. Общая высота фильтрующей насыпки должна составлять до одного метра.

Фильтрующий колодец, как правило, обустраивают на участках, не оборудованных сливной канализацией, а также в местах, где поблизости отсутствуют естественные водоемы для отведения воды.

Он может использоваться в качестве самостоятельного сооружения при обустройстве дренажной системы или ливневой канализации, или для доочистки сточных вод, прошедших предварительную очистку в септике.

Функция фильтрующего колодца – пропускать поступающую по трубам жидкость через естественную систему фильтров и отводить глубоко в землю уже очищенную воду.

Особенности фильтрующих колодцев

По своей сути фильтрационные колодцы – это простейшие очистные сооружения, дополняющие септики (накопительные ёмкости для канализационных вод). Соответственно, строятся они вблизи накопительных колодцев и соединяются с последними коротким трубопроводом, размещённым под уклоном и обеспечивающим естественный отток жидкости в фильтрационную камеру.

Очевидно, что фильтрационный колодец не имеет герметичного дна, так как он выполняет несколько иные задачи, чем септик. По этой причине для такого типа сооружений может применяться любой строительный материал:

Железобетонные кольца – простой и дешёвый способ постройки колодца. Герметичность соблюдается только в местах стыковки колец, а дно колодца засыпается фильтрующим материалом. Главный недостаток – большой вес колец, создающий проблемы при их установке.

Кирпич – достаточно дорогой и не очень прочный строительный материал, тем не менее используемый некоторыми хозяевами для строительства канализационных колодцев. Сооружением имеет квадратную или прямоугольную форму. Так как кирпич тоже обладает фильтрационными свойствами, в нижней части стен оставляются небольшие зазоры для естественного стока жидкости в почву. Основной недостаток материала – значительные временные затраты, требующиеся на сборку конструкции.

Подручные средства. В качестве бюджетного материала для строительства колодцев иногда используются деревянные доски, предварительно покрытые смолой или старые автомобильные покрышки. Древесина в целом недолговечный материал, быстро пропитывающийся влагой и поддающийся гниению. Её можно рассматривать в качестве временного сооружения. Покрышки могут служить хозяевам продолжительное время. Однако обеспечить герметичность стенок в таком колодце невозможно – влага будет уходить в грунт до момента фильтрации через специальные материалы, заполняющие дно колодца.

Диаметр и глубина колодца напрямую зависит от количества стоковых вод в сутки и грунта.

Рекомендуемые специалистами размеры:

2 на 2 метра (или диаметр 2 метра, если сооружение цилиндрической формы);

глубина 2,2-3 метра.

Фильтрационное сооружение может использоваться в качестве основного водоприёмника, если в сутки расходуется не больше одного кубического метра воды. При больших объёмах воды рекомендуется использовать дополнительно септик или устраивать систему из нескольких фильтрационных колодцев.

Многое, конечно, зависит от качества грунта. Песчаные почвы впитывают до 100 литров воды в стуки на один квадратный метр площади. Супеси могут поглотить лишь 50 литров воды в сутки. На глинистых почвах сооружение фильтрационного колодца вообще теряет смысл из-за особенностей грунта.

Стоимость колодца определяется использованными строительными материалами и глубиной сооружения. Железобетонные кольца можно приобрести по цене от 1 700 до 2 300 рублей за штуку. Гофрированная труба от 250 рублей за метр (диаметр 120 см). Готовый пластиковый конус глубиной в два метра в среднем стоит 11 000 рублей.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м3. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Если пролегающие под землей воды применяются для питья или хозяйственных нужд, устройство колодца необходимо согласовать со службами санэпиднадзора. Но в любом случае его нужно делать на отдалении не менее 30 метров от скважин и колодцев для питьевой воды. О особенностях монтажа канализационного трубопровода на участке можно прочесть в этой статье.

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

Основные виды

Существует несколько разновидностей канализационных фильтрующих сооружений, работающих по схожему принципу, но отличающихся по области применения.

Дренажный тип колодца используется как дополнение к сложной системе дренов – подземному трубопроводу с перфорацией. Колодец служит для отвода воды от строений и участков земли, а также фильтрует ил и песок, позволяя воде очиститься для слива, например, в водоём.

Для очистки септика используется дополнительный фильтрационный колодец, имеющий толстую фильтрационную подушку (не меньше 60 см, лучше 1 метр) из нескольких слоёв: песка, щебня, битого кирпича, отвального шлака.

Для канализации открытого типа. Такие колодцы ещё называют смотровыми. Хозяева получают возможность визуально контролировать степень наполнения колодца. Фильтрующий материал расположен на дне. В случае быстрого заполнения колодца, его содержимое можно откачать насосом.

Поглотительный колодец в дренажной системе

В данном случае дренажные поглотительные колодцы являются конечным пунктом сложной системы дренажа участка, куда устремляются по трубопроводу грунтовые либо дождевые воды, чтобы потом, пройдя через естественный фильтр, уйти в землю. Основное его предназначение – отведение воды от дома и очистка ее от ила и песка.

На схеме показана организация ливневой и дренажной канализации участка с накопителем. В грунтах, обладающих высокой поглотительной способностью, вместо коллекторного, устанавливают фильтрационный колодец.

Диаметр таких колодцев, как правило, бывает не более полутора, а глубина залегания до двух метров. Допускается делать водоотведение обоих систем в один колодец. Фильтрующую емкость устанавливают в самой нижней точке участка, чтобы вода в нее сходила естественным самотеком.

Расстояние от фильтрующего колодца до источника водоснабжения и других объектов

Российскими нормами предписано располагать автономное канализационное сооружение не ближе 50 м от питьевого колодца или скважины по потоку грунтовых вод.

(В других источниках мне попадалось меньшее значение – 25 м. Похоже, нормы “несколько размыты”. )

От дома или другой постройки фильтрующий колодец не ближе 6 м.

Фильтрационное сооружение в канализационной системе

В канализационной системе участка поглотительные колодцы используются для доочистки сточных вод, поступающих из герметично закрытого резервуара, в котором стоки проходят первичную биологическую очистку. Резервуар изготавливают из бетонных колец, кирпича или бутового камня, или используют готовый септик.

Схема установки фильтрационного колодца с септиком, в котором канализационные стоки проходят первичную очистку, а затем по трубе поступают в поглотительную емкость и через систему фильтров уходят в почву.

Принцип действия системы заключается в следующем: стоки из домовой канализации поступают в герметичную емкость, где в течение двух-трех дней окисляются под воздействием анаэробных бактерий, живущих в безвоздушном пространстве.

Затем сточные воды поступают в фильтрационный колодец, где уже присутствуют другие бактерии – аэробы. Их жизнедеятельность активизируется под воздействием кислорода.

В результате двойной очистки жидкость, поступающая в почву из поглотительного колодца, практически полностью избавляется от вредных микроорганизмов и органических веществ.

Отвод сточных вод можно организовать двумя способами:

• Раздельным. Вода из кухни, ванны, стиральных машин поступает в септик, а канализационные стоки с фекалиями – в выгребную яму.
• Совместным. Все бытовые стоки поступают в септик или накопительную емкость.

Как правило, в первом случае серые стоки стоки направляются в разные канализационные сооружения. Например, фекальные – в накопительный колодец с последующей откачкой и вывозом, серые бытовые стоки от кухонных моек, ванн, умывальников и т.д. приборов – в поглотительные колодцы.

Во втором случае необходим септик, состоящий минимум из двух камер, в каждой из которых последовательно осуществляется свой этап очистки. Фекальные массы оседают в первой камере, откуда их периодически откачивают ассенизаторской машиной.

Однокамерный септик обычно устанавливается в индивидуальных хозяйствах, в которых организована раздельная система канализации.

Во вторую камеру поступают жидкие отходы без взвешенных частиц с минимальным количеством примеси, где они подвергаются дальнейшей очистке. После этого вода по трубам переходит в фильтрационный колодец, откуда пройдя через естественный фильтр, уходит в почву.

Второй вариант совместной схемы – полная откачка и вывоз стоков.

Сколько нужно на участке и как рассчитывается их размер

Время просачивания воды в почву зависит от структуры грунта. Если на участке суглинок, через 1 м2 можно отфильтровать 50 л стоков в сутки, у песка впитывающая способность составляет 100 л.

Среднее потребление воды в день на человека 125 л. От количества проживающих людей определяется общий объем потребления воды.

Конкретный пример:

1. Почва на участке – суглинок, фильтровать 1 м2 может 50 л стоков в сутки.
2. Проживает четыре человека. Потребление воды на семью 500 л в сутки.
3. Вода не будет застаиваться на площади фильтрации 10 м2.

Размер дна дренажного колодца составляет 2–3 м2. Чтобы обеспечить очистку стоков, необходимо построить три коллектора.

При устройстве на участке нескольких отстойников расстояние между ними должно составлять не менее двух диаметров дна камеры.

Поле поглощения канализационных стоков

Поле поглощения канализационных стоков представляет собой перфорированные трубы проложенные в земле (дрены). Стоки из септика равномерно распределяются по трубам через распределительный колодец и попадают в грунт, который поглощает сточные воды.

На поле поглощения канализационных стоков автономной канализации укладывают перфорированные трубы — дрены. Длина одной трубы не более 20 м., расстояние между соседними дренами не менее 1,5м.

Все дрены совсем не обязательно располагать на одном поле. Их можно направить в разные стороны от распределительного колодца.

Устройство распределительного колодца

От септика к распределительному колодцу трубу канализации укладывают с уклоном около 2% (2см. на метр длины).

В распределительном колодце стоки должны равномерно распределяться по дренам. Для того, чтобы иметь возможность регулировать и контролировать равномерное распределение стоков по дренам, необходимо, чтобы каждая нитка дрен имела отдельное присоединение к колодцу. Дно колодца бетонируют, отверстия для присоединения дрен тщательно выводят на один уровень.

На строительном рынке можно приобрести распределительный колодец из пластика или соорудить колодец из готовых бетонных колец или сложить из полнотелого керамического кирпича на бетонном основании.

Укладка дренажных труб канализации

Выбирая место для укладки дрен, следует учитывать, что ближе 3м. от труб нельзя садить деревья и крупный кустарник. Иначе, корни этих растений через какое-то время проникнут в трубы повредят и закупорят их.

Дренажные трубы укладывают в слой щебня фракции 20 — 40 мм. Толщина слоя под трубой — 30 см. и над трубой не менее 10 см. Слой щебня с уложенными трубами дрен накрывают полотном геотекстиля.

Трубы дрен укладывают в траншеи шириной в основании не менее 0,5 м. В грунтах с пониженной фильтрующей способностью ширину траншей увеличивают или выкапывают один общий котлован, в котором и размещают все дрены в одном сплошном слое щебня. Площадку, где уложены дрены, часто называют полем поглощения локальных очистных сооружений.

Расстояние между соседними дренами не менее 1,5 м.

Трубы дренажа должны находиться в биологически активном слое грунта на глубине 0,8 — 1,5 метра от поверхности, и не менее 1,5 метра выше уровня грунтовых вод. Минимальная глубина укладки — не менее 0,4 м. от поверхности земли. При меньшей глубине возможно появление запаха на участке. Грунт в месте расположения дрен необходимо защищать от промерзания.

Если грунт на участке имеет повышенную (песчано-гравийная смесь, трещиноватые горные породы, крупный песок) или пониженную фильтрующую способность (суглинок), то на дно траншеи или котлована укладывают подушку из грунта с нормальной фильтрующей способностью (песок средней крупности, супесь). Толщина песчаной подушки 70 см. Задача подушки — стабилизировать фильтрующую способность грунта.

Трубы укладывают в слой щебня фракции 20 — 40 мм. Толщина слоя под трубой — 30 см. и над трубой не менее 10 см. Трубы укладывают с уклоном 1% в сторону от распределительного колодца.

Слой щебня с уложенными трубами дрен накрывают полотном геотекстиля, который препятствует проникновению частиц грунта в щебень. Использовать для этого пленку нельзя, так как пленка не пропускает воздух.

При устройстве дренажа решается задача — создать вокруг дрен воздухо — водопроницаемый слой, комфортный для жизни бактерий, разлагающих загрязнения. Причем, стоки должны задерживаться в этом слое на некоторое время, достаточное для очистки стоков бактериями.

Количество труб зависит от количества стоков и фильтрующей способности грунта на участке. Обычно достаточно иметь 2-4 дрены. Длина одной трубы не должна превышать 20 метров. Считается, что одной трубы такой длины достаточно для фильтрации 0,5м3 стоков в сутки для песчаных грунтов, и вдвое меньше — для суглинка.

Для устройства дрен чаще всего используют пластмассовые трубы диаметром не менее 100мм. Для самостоятельного изготовления используют канализационные трубы, предназначенные для наружной канализации. В нижней части труб делают пропилы поперек трубы на глубину не более 1/3 диаметра.

Замыкающий колодец вентиляции

На конце каждой дренажной трубы устанавливают замыкающий колодец. Из колодца выводят воздухозаборную трубу для вентиляции дрены и всей системы канализации дома. Вентиляция дрены необходима для обеспечения кислородом бактерий в фильтрующем слое грунта.

Воздух в системе вентиляции канализации частного дома проходит следующий путь. Под действием естественной силы тяги в канализационном стояке дома, воздух с улицы засасывается в воздухозаборную трубу на замыкающем колодце дрены, проходит по трубе дрены и через распределительный колодец и септик направляется в канализационный стояк в доме и далее, через вентиляционное отверстие трубы стояка на крыше, выходит наружу.

Концы дрен часто соединяют между собой трубами, но делать это не обязательно. Это дает возможность перетекать воздуху и жидкости между дренами.

Замыкающий колодец также используют для промывки дрен, подавая в них поток воды в направлении распределительного колодца.

Кроме того, через замыкающий колодец периодически контролируют уровень воды в дрене. Отсутствие воды на конце дрены говорит о том, что она справляется с фильтрацией поступающих стоков. И наоборот, постоянное наличие воды свидетельствует о том, что стоки не успевают уходить в грунт — необходимо перераспределить стоки между дренами, или промыть, или увеличить количество дрен в системе.

Расположение дренажных труб канализации на склоне

Поле поглощения можно расположить на склоне с уклоном до 10% (разница уровней 10см на 1 метр). Траншеи с дренами прокладывают перпендикулярно направлению уклона. Расстояние между соседними дренами не менее 3,5 м.

Устройство и монтаж

Строительство колодца начинается с рытья котлована необходимой глубины и размера (диаметра).

Основной элемент сооружения – донный фильтр. Его засыпке уделяется особое внимание. Рекомендуемая толщина фильтра от 60 см до одного метра. Чаще всего применяются:

• битые красные кирпичи;
• щебень;
• гравий;
• спёкшийся шлак.

Размер используемых частиц от 1 до 7 сантиметров. В месте вывода трубы фильтр покрывается геотканью или любым другим материалом, предотвращающим размывание засыпки. Расстояние до поверхности фильтра составляет 20-25 сантиметров.

После насыпки фильтра приступают к монтажу стен. Как было сказано выше, в качестве стен могут использоваться любые подходящие по качеству материалы – бетонные кольца (есть специальные изделия с перфорацией), красный кирпич, пластиковая промышленная заготовка, старая железная бочка, автомобильные покрышки.

На высоте донного фильтра в стенках пробиваются в шахматном порядке дополнительные отверстия. Расстояние между ними от 4 до 6 сантиметров.

Снаружи сооружение засыпается до уровня фильтра тем же самым фильтрующим материалом, который был использован внутри колодца.

Ещё один обязательный элемент – вентиляционная труба. После установки верхнего перекрытия в специально пробитое отверстие выводится вентиляционная труба, возвышающаяся над поверхностью грунта примерно на 70 сантиметров. На верхний конец трубы монтируется флюгарка. Рекомендуемый диаметр вентиляции составляет 10 сантиметров.

В перекрытии обустраивается двухслойный люк, диаметр которого не может быть меньше 70 сантиметров. Между частями люка размещают теплоизоляционный материал – стекловату, минеральную вату, пенопласт.

Смотровые и поворотные дренажные колодцы

Представляют собой пластиковые емкости с входными отверстиями для сливных и дренажных труб. Их монтируют в местах соединения отрезков трубопровода и поворотах для контроля уровня наполнения системы. При засорении через эти дренажные колодцы, называемые еще инспекционными, можно ликвидировать засор и промыть забившийся отрезок трубы.

Во время монтажа смотровых колодцев для дренажной системы, к ним подключают гофрированные трубы из ПВХ или ПП, с перфорационными отверстиями для сбора воды. Инспекционные колодцы для бытовой септической канализации изготавливают из прочных полимеров с полной герметизацией для избежания утечки отходов в почву.

Как выбрать подходящий вид фильтрующего колодца

Какую конструкцию и материал для изготовления поглотителя выбрать, зависит от ряда факторов:

• количества потребляемой воды;
• состава грунта;
• финансовых возможностей.

Сравнение конструкций со стенками из разных материалов и с разными фильтрами

В качестве фильтров используют как натуральные материалы, так и искусственные. Главное условие — при контакте с водой дренаж не должен разлагаться. Токсичные и биологически опасные компоненты не могут использоваться в качестве фильтра.

Оптимальные материалы:

• кварц;
• галька;
• щебень;
• речной песок.

Совет! Остатки строительных материалов в качестве дренажного слоя лучше не использовать.

В качестве материала для монтажа колодцев чаще всего выбирают:

• кирпич — качественный и долговечный материал. Преимущества — надежность конструкции, все работы можно сделать в одиночку. Недостатки — высокая стоимость сложности в укладке;
• бетонные кольца — быстро монтируются, служат долго. Чтобы установить конструкцию, потребуются помощники;
• пластиковые — бюджетный вариант очистки воды. Сроки использования ограничены. Материал боится низких температур и механических воздействий. Требует усиленной гидроизоляции;
• старые автомобильные шины — колодец из них делается быстро, кроме резины потребуются только пластиковые скобы для фиксации, канализационная труба и утеплитель. Подходит лишь для использования на даче, так как боится морозов.

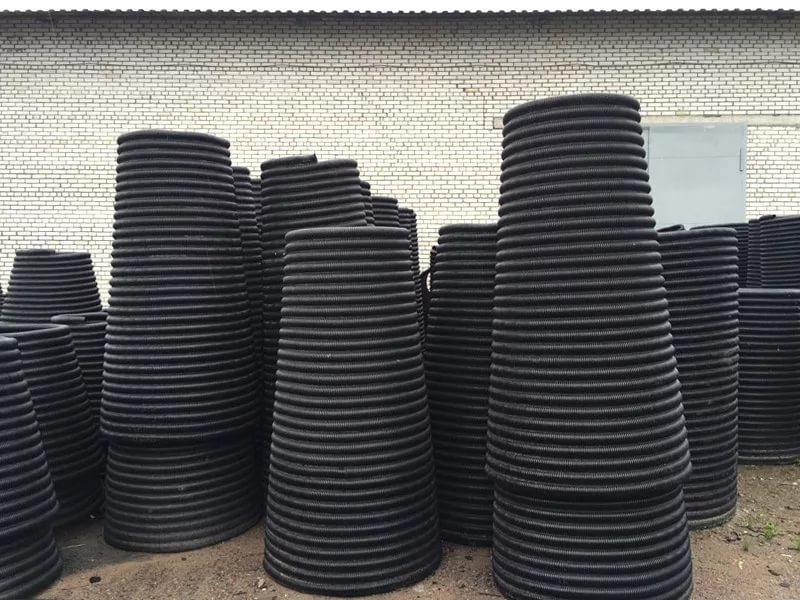

Конический

Используется для сточного водоотведения, которые прошли предварительную фильтрацию в септиках, очистительных системах. Конструкции делают из специальной гофротрубы — она выполняет функцию очистки. Используют два варианта:

• без перфорации;
• с перфорацией.

Диаметр обоих вариантов труб — 6,3 см.

Преимущество конического колодца — в возможности устанавливать оборудование в грунтах с различным составом.

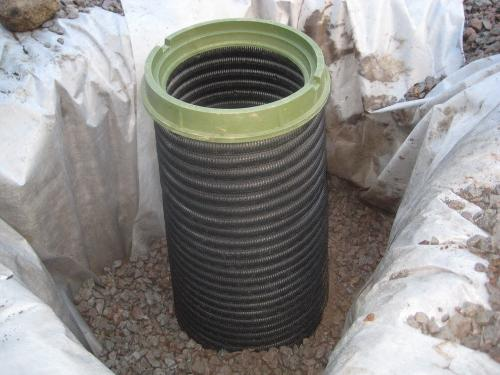

Цилиндрический

Цилиндрические модели изготавливают из полипропилена. Главное их отличие от конических версий — ограниченность применения. Например, в почву с большой концентрацией глины их лучше не монтировать.

Труба цилиндра имеет диаметр 100 см, высота — 300.

Как и конический, фильтры в форме цилиндра стоят недорого и удобны в установке.

Подготовительный этап — проектирование и выбор места

Очень продуманно выбирается место для будущей шахты. Она должна находиться не ближе 10 м от фундамента жилого дома. Если на участке есть питьевая криница, то месторасположение выбирается в пределах от 25 до 30 м от нее.

Вычисляется расчетная площадь будущей постройки. Складываются площади дна и всех стенок. Полученная сумма умножается на высоту фильтрующего слоя. Вычисленная таким образом величина (площадь) и есть расчетной. Но, в любом случае, она не должна выходить за пределы 2х2 м2. Еще один показатель – глубина. Ее параметры находятся в пределах 2,5–3 м.

Следует иметь представление о прохождении подземных вод на участке. Не допускается, чтобы они проходили ближе, чем 1 м от дна сооружения. Максимальный подъем воды наблюдается ранней весной в период таяния льда и снега.

Фильтрующий колодец должен быть достаточно удаленным от фундамента дома

Совет: при отсутствии данных о подземных водах, следует экспериментировать – просто нужно начать копать. В случае обнаружения влажного грунта и присутствия воды на глубине до 1 метра, работы следует прекратить – здесь строить колодец нельзя. Если признаки влаги появились через 1,5–2 м – это как раз и есть место под установку гидросооружения.

Расчет количества фильтрующих колодцев на участке

Количество фильтрационных колодцев зависит суточного водопотребления в доме. На один септик обычно устанавливают от двух до четырех поглотительных колодцев. В свою очередь объем септика должен в три раза превышать суточный расход водяных стоков.

Если исходить из того, что на одного человека в частном доме приходится 250 литров в сутки, то для четырех членов семьи нужен септик объемом не менее 3 куб. метров.

Нагрузка на 1 кв. м. площади поглотительного колодца рассчитывается исходя от типа грунта. (песчаный – до 80, суперсчаный – до 40 л) Если расстояние от грунтовых вод до дна колодца больше двух метров, нагрузка может быть увеличена на 20%. Также допустимо увеличивать нагрузку в дачных хозяйствах, где колодец используется только в летнее время.

Альтернативные фильтрующие установки

Помимо фильтрационного колодца аэробную доочистку стоков в естественных условиях можно производить при помощи:

• грунтового дренажа;
• фильтрующих траншей;
• биологического фильтра.

В первом случае сточные воды от септика сначала поступают в распределительный колодец, а затем распределяются по дренам – трубам с прорезями, проложенным с уклоном в траншеи, предварительно засыпанные гравием или щебнем. Сверху трубы также обсыпают щебнем, потом землей и накрывают геотканью. Подробнее о том, как правильно рассчитать уклон дренажной трубы читайте в этой статье.

Схема организации грунтового дренажа на участке. Часть очищенных сточных вод уходит в грунт, а часть усваивается растениями.

Если поблизости от участка находится водоем, куда может стекать очищенная вода, то обустраивают фильтрующие траншеи. В нижний слой на гравийную подушку укладывают водосборные трубы, которые затем засыпают гравием и песком. Сверху на слой гравия прокладывают дренажные трубы с прорезями, накрывают их геотканью и засыпают землей.

Если на участке невозможно организовать фильтрующие поля, устанавливают биофильтр. В него поступают предварительно очищенные воды из септика для дальнейшей биологической очистки. В результате фильтрации стоки очищаются до уровня технической воды, которая затем уходит в грунт.

В биофильтре организована система впуска кислорода для активации жизнедеятельности аэробных бактерий, окисляющих поступившие стоки.

Особенности выбора фильтра

Подготовка фильтрующего материала заключается в подвозке щебня, кусков торфа, битого кирпича, шлака, кокса. Фракции материала должны быть небольшими (крупностью 30мм). Попадая на них, сточные воды покрывают кусочки фильтра илом, в котором существуют микроорганизмы, перерабатывающие, в процессе жизнедеятельности, органику в полезные минералы и очищают стоки.

Образованный фильтрат должен уходить через песчаный грунт или супесок. При этом песок обладает лучшей пропускной способностью, чем супесь. Закладывается мелкофракционный щебень, сверху насыпается битый кирпич и отвальный шлак. Этим же материалом заполняется промежуток между стенами колодца и шахтой. Окончательно воды очищаются, проходя через слой грунта.

Совет: расчет поверхности фильтрующего слоя производят, исходя из данных суточных нагрузок на единицу площади: 40 л в сутки для супесков и 80 л/сутки для песчаного грунта.

Форма колодца может быть, как круглой, так и квадратной. Лучшие материалы для сооружения стенок: красный кирпич (пережженный), монолитный бетон, железобетон, глиняный кирпич или «дырявые» сборные железобетонные кольца. Очень важно учитывать и тот факт, что попадающие в фильтрационный колодец воды, не только просачиваются через стенки, но и уходят сквозь дно. Поэтому бетонная стяжка выполняется по его периметру, не захватывая центральную часть, где грунт пропускает воды в почву.

Пошаговые инструкции для сооружения

Кладка неоднородная: вначале на высоту фильтра (1 м) ее выполняют «шахматкой» с отверстиями размером 30 мм для просачивания воды. Далее материал и способ кладки меняют. Стены выкладывают сплошными, камнем или кирпичом, или устанавливают бетонные кольца.

Подводящая стоки труба устанавливается на 10 см выше донного фильтра с небольшим уклоном. Ее открытый конец должен располагаться по центру шахты, а под ним – емкость с отверстиями для воды.

Верхняя часть колодца накрывается перекрытием: из деревянных щитов или крышек железобетонных. Необходим лаз, а люк не должен быть меньше, чем 700 мм в диаметре, с двумя крышками, одна из которых предназначена для защиты системы от промерзания.

Между крышками укладывается теплоизоляция в виде минеральной ваты или мешковины, например. Сверху стелется рубероид и насыпается полуметровый слой грунта.

Обязательно оставляется место под вентиляционный отвод с флюгаркой. Труба диаметром 0,1 м и высотой 1,0 м служит вентиляционным стояком, который выводится сбоку колодца.

Кстати: видимая часть септика может стать частью экстерьера, если ее оборудовать под цветочный вазон или клумбу.

Подготовив необходимые материалы и инструмент, вооружившись теорией, можно приступать к строительству фильтрующего колодца даже человеку, не имеющему строительного образования. Поверьте, нет ничего невозможного для пытливого ума и умелых рук.

Кирпичная конструкция

Конструкция из кирпича может быть, как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.

Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.

Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.

При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт.

На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.

В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.

Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.

Для строительства поглотительного колодца роют котлован, основание которого должно быть минимум на 1 м выше кровли водоносного слоя.

•
  Копка котлована для строительства колодца
•
  Строительство стенок колодца из кирпича
•
  Засыпка песчаной части грунтового фильтра
•
  Гравийная засыпка поверх песчаного слоя

Сооружение из бетонных колец

Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.

Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать колодец.

Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.

После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.

Как сделать фильтрующий колодец для автономной канализации

Недостаточно очищенные хозяйственно-бытовые сточные воды являются одним из главных загрязнителей окружающей среды. От сравнительно крупной механической взвеси очищение происходит довольно просто – нужно лишь пропустить стоки через слой песка или иного микропористого материала.

Не так просто, однако, обстоят дела с удалением загрязнений биологического характера, которые требуют использования сложных (и дорогих) фильтрующих блоков, капризных, подразумевающих регулярную замену применяемых реагентов и т.д. Подобные методики сравнительно хорошо зарекомендовали себя в промышленности, но для личных нужд, при устройстве канализации в частном доме или на даче желательно иметь нечто более простое и дешёвое. И такой вариант есть!

Нужно применить для биологической очистки только натуральные материалы. После такой обработки осветлённые бытовые сточные воды можно использовать для орошения на том же дачном или приусадебном участке. Из нескольких вариантов данного решения доступнее и проще остальных показали себя на практике фильтрующие колодцы для септика.

Колодец из старых покрышек

Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.

Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.

Фильтрационный колодец из покрышек

Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца.
