Автономное водоснабжение частного дома из скважины своими руками

Виды источников для загородного дома

С целью обеспечения комплекса водоснабжения используются песчаные и артезианские источники. При помощи песчаного колодезя можно, например ввести воду в баню или в небольшой дачный домик, где расход жидкости не более 1,5 куб.м/час.

Рассмотрим, на какую глубину необходимо бурить скважину на воду для загородного частного дома, где семья проживает на протяжении всех сезонов. В таком случае песчаный колодец, глубина которого не больше 50 метров, не подходит для обеспечения достаточного чистой водой. Жидкость в песчаном колодезе может включать разнообразные примеси солей и металлов, агрессивные вещества по причине близкорасположенного песочного слоя с влагой и грунтовых вод. Мощность составляет всего 500 литров, а срок эксплуатации не превышает 10 лет.

Лучшим решением станет источник артезианской чистейшей воды глубиной от 100 метров. Главным достоинством его являются неограниченные качественные водные ресурсы. Колодезь рассчитан на мощность до 10 куб.м/час, чего вполне хватит для снабжения загородного коттеджа и участка. Срок использования такого источника жидкости составляет более 50 лет.

Песочный источник вполне можно бурить и оборудовать самостоятельно, а для обустройства артезианского не обойтись без профессионалов. Стоимость такой услуги высока, однако она окупается уже в ближайшие несколько лет. Для осуществления данного мероприятия требуется привлечение бурильщиков, которые, исходя из состава грунта и водоносного горизонта выполнят услуги в соответствии со всеми техническими требованиями.

Как сделать водопровод в частный дом своими руками

Нужно приобрести насос подходящего типа, стояки, гидроаккумулятор для поддержания требуемого напора, запорную арматуру и вентили. В основном бурение колодца проводится на небольшом расстоянии от дома, а глубина колеблется в рамках 25-30 метров. Для бурения глубинной скважины от 100 метров требуются специальные приборы и разрешение на осуществление таких работ.

Итак, рассмотрим детально и поэтапно, как сделать водопровод от скважины в частный дом своими руками. После окончания бурительных работ над поверхностью остается труба диаметром 100-159 мм. Если артезианские воды находятся ниже двухметрового уровня, тогда потребуется обустроить криницу. Часто требуется возводить закрытые постройки из теплоизоляционных материалов, позволяющие обеспечить бесперебойное функционирование колодца в любой сезон.

В вопросе, как провести воду в дом из скважины, немаловажным становится избежание попадания поверхностной влаги в систему водообеспечения, для этого его нужно поднять над землей на 40 см и обеспечить укрытие от мусора и пыли. В случае глубокого залегания грунтовых вод рекомендуется прятать колодец поглубже, тогда земля используется в роли утеплителя. Чем больше глубина криницы, тем теплее в ней будет зимой, однако все же потребуется уделить внимание утеплению пристройки и обвитию греющим материалом.

Водоснабжение частного дома с накопительным баком

Для любого двигателя режим «старт-стоп» считается экстремальным. У электродвигателя добавляются еще и высокие пусковые токи. Чтобы «сгладить» процессы используют накопительную емкость (гидроаккумулятор). Она уменьшит количество срабатываний погружного насоса, а следовательно увеличит срок эксплуатации. Кроме того, ее можно рассматривать как запас воды в случае с перебоями в электроэнергии.

Для такого бака есть несколько мест размещения.

Самый простой — на чердаке дома, откуда вода самотеком будет распределяться между потребителями.

Скважина с накопительной ёмкостью

Но у этого варианта есть недостатки:

• необходим более мощный погружной насос, чтобы обеспечить дополнительный подъем воды;
• система водоснабжения будет иметь невысокое давление, что влияет на полив участка.

Можно расположить емкость на одном уровне с горловиной скважины.

Нагрузка на основной насос уменьшится, но для распределения воды между точками потребления необходим еще один насос — поверхностный. Давление в системе водоснабжения будет постоянно высоким, но воспользоваться водой из бака при отсутствии электроэнергии нельзя.

Обустройство кессона при проведении воды из скважины

Кессон обязательно придется монтировать, если вы эксплуатируете скважину круглый год. Эта конструкция выполнена в виде водонепроницаемой камеры, которая находится в водонасыщенной почве. Источник с кессоном просто обслуживать и использовать.

Помимо кессона, также следует монтировать гидроаккумулятор, погружной либо поверхностный насос, трубы, запорную арматуру, а также оголовок.

Для чего это необходимо:

• оборудование будет аккуратно расположено в камере, не потребуется выделять площадь в жилом здании. В коттедж придется лишь проложить трубу, пустить электрокабель для насоса;
• когда вы проживаете в домике в летнее время года, чтобы сливать воду из системы осенью, вам потребуется открыть сливной кран, который расположен в кессоне.

В случае, если на территории множество потребителей, потребуется вывести из кессона несколько трубопроводов. Чтобы открыть или перекрыть подачу воды, устанавливают вентили.

Чтобы из скважины было легко доставать насос для обслуживания, следует установить лебедку в верхнем отделении камеры.

Камера препятствует промерзанию оборудования, которое расположено в скважине. Когда кессон установлен оптимальным образом, скважина не промерзнет, даже если на улице будет сильный мороз.

Если оборудован кессон, на скважину не будут оказывать негативное влияние холод, снег и другие погодные явления.

Для определения высоты кессона необходимо учитывать то, на какую глубину промерзает почва. Кессон должен быть расположен ниже глубины промерзания, поэтому ориентироваться стоит как минимум на 200 см. Чтобы эксплуатировать скважину было удобно, диаметр кессона должен составлять 100–150 см.

Камера может быть металлической, пластиковой, кирпичной либо железобетонной. На дне должно быть место крепления конструкции на обсадной колонне. В стенках кессона располагаются патрубки, через которые выводятся водопроводные трубы, электрокабели. Чтобы можно было легко добраться до оборудования, в кессоне монтируют лестницу. Сверху камеры устанавливается плотная крышка.

Технология обустройства системы водоснабжения частного дома из скважины

Для работы потребуется рассчитать объем суточного потребления воды. На основе этих данных подбирается схема для строительства, подбирается диметр труб, а также характеристики насосного оборудования.

Как провести воду в дом из скважины:

1. Обустроить источник путем бурения скважины и установки обсадной трубы.
2. Установить кессон, верхняя часть которого накрывается люком или маскируется с помощью декоративного домика.
3. Выполнить установку насосного и фильтрующего оборудования.
4. Проложить между скважиной и жилым зданием напорную магистраль.
5. Подключить водопровод к источнику путем врезания магистрали в кессон с помощью фитингов.

Процесс подключения водопроводной трубы к скважине

Как провести воду из скважины в дом: обустройство источника

Скважина обустраивается на приусадебном участке. Рекомендуемая глубина источника находится в пределах 25-50 м. Для строительства более глубоких скважин необходимо брать специальное разрешение, а также потребуются значительные денежные затраты. После того как выполнены буровые работы, осуществляется монтаж обсадной трубы диаметром 10-15 см. Ее верхний конец должен возвышаться над уровнем земли.

Для изготовления домика для скважины можно использовать кирпич или шлакоблоки. Допускается применение деревянного бруса для строительства каркаса. Помещение утепляется по всему периметру, включая потолочное основание и пол.

Полезный совет! В качестве утеплителя лучше использовать пенополистирольные плиты. Минимальная толщина материала должна составлять 10 см.

Схема монтажа кессона для скважины

Алгоритм строительства утепляющего домика из кирпича для скважины в системе водоснабжения частного дома выглядит так:

1. Нанесение разметки вокруг источника.
2. Формирование траншей.
3. Монтаж опалубочных конструкций.
4. Закладка мелкозаглубленного фундамента ленточного типа на дренажный слой.
5. Выдержка фундамента под пленкой в течение 7 дней.
6. Выполнение работ по гидроизоляции.
7. Формирование стен с помощью кирпичной кладки.
8. Монтаж досок и строительство двускатной крыши.

Нельзя допускать, чтобы вода в подающей трубе замерзала, когда на улице низкие температуры. Для этого применяется греющий кабель. Его нужно обернуть вокруг подающей трубы. Также не рекомендуется, чтобы поверхностные воды попадали в источник. Поднятие над уровнем земли трубы для подвода воды в дом из скважины полностью решает эту проблему. Элемент системы приподнимается примерно на 40 см. Чтобы предотвратить попадание пыли и мусора, трубу следует закрыть оголовком.

Важным этапом при проведении воды в дом из скважины является обустройство кессона, его изоляция и утепление

Если же грунтовые воды залегают глубоко, скважина прячется в колодец. Чем глубже конструкция, тем будет выше температура в нем зимой. Сооружение утепляется аналогичным образом, а на трубу наматывается греющий кабель.

Магистраль для системы водоснабжения частного дома

Осуществляя монтаж водопроводной магистрали, следует помнить, что трубы должны располагаться ниже уровня промерзания почвы. В противном случае все элементы системы водоснабжения в частном доме будут подвергаться негативному влиянию температур и в скором времени полностью выйдут из строя. Сначала согласно разработанной схеме выкапываются траншеи на участке необходимой глубины. На дно укладываются трубы диаметром 32 мм.

Для строительства магистрали подойдут трубы, изготовленные из сшитого полиэтилена или металлопластика. Специалистами допускают использование труб ПНД, но не рекомендуют этого делать, поскольку материал чувствителен к низким температурам и подвергается разрушению. Также не стоит использовать для подводки воды в дом из скважины шланги. Они не пригодны для транспортировки жидкости этим способом. Даже те трубы, которые пролегают ниже точки промерзания грунта, могут подвергаться замораживанию в зонах подъема.

Для водопроводной системы используются трубы, изготовленные из полиэтилена или металлопластика

Проблема с замерзанием труб решается несколькими способами:

• утепление фундаментной части здания;
• обертывание трубы материалом с теплоизолирующими свойствами;
• монтаж вдоль магистрали саморегулирующегося греющего кабеля.

Если же участок не располагает условиями для проведения земляных работ, то магистраль для устройства водоснабжения в частном доме из скважины можно проложить поверху, лишь слегка заглубив трубы в землю. Использование саморегулирующегося греющего кабеля в этом случае обязательно.

Обратите внимание!Во время прокладки трубопровода осуществляется и монтаж кабеля, отвечающего за питание насосного оборудования. Коробку ПЗУ нужно разместить в специально отведенном для этого обогреваемом помещении. Рекомендуемое сечение электрического провода на четыре жилы составляет 2,5 мм и более.

Устройство саморегулируемого обогревательного кабеля для скважины

В качестве дополнительного утепления для поверхностной системы можно использовать Энергофлекс и прочие аналогичные материалы. Чтобы улучшить теплоизолирующие свойства пирога, его помещают в трубу большего диаметра. Она может быть канализационной или гофрированной. Также в систему устанавливается накопительная емкость, предназначенная для полива растений водой теплой температуры.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

В основе работы системы водоснабжения лежит насосное оборудование. Для этих целей используется два типа агрегатов: центробежный и погружной роторного типа. В большинстве случаев владельцы дачных участков отдают предпочтение скважинному погружному насосу, действующему по принципу ротора.

При покупке оборудования нужно обращать внимание на следующие параметры:

• глубина источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости.

Выбор оборудования для системы водоснабжения зависит от уровня потребностей жильцов дома и частоты ее использования

Кроме этого, учитываются и технические показатели насосов. Важнейшим из них является напор. Этот показатель отображает уровень давления, создаваемого лопастями, которое используется для проталкивания жидкости. Данная информация указывается производителем в документации и отображается она в метрах. Второй важный показатель – расход насоса (м³/ч). Он отображает объем воды, который способен переместить насос за определенную единицу времени.

Данные показатели влияют на уровень потребления электрической энергии. Чем выше значение этих технических характеристик, тем больше будет расход электричества во время эксплуатации оборудования. Если увеличится расход жидкости, напор воды снижается.

Полезный совет! Снизив к минимуму потери в водопроводной магистрали, можно оптимизировать работу оборудования. В результате исключается вероятность возникновения перегрузок.

При выборе оборудования для системы водоснабжения следует уделить особое внимание вопросу качественной фильтрации воды

Чаще всего покупатели подбирают для систем водоснабжения в частном доме насосы с напором в пределах 60-80 м. Средний расход таких агрегатов составляет 4 м³/ч. Если регулярно возникают перебои в работе электросети или наблюдается скачки напряжения, к насосу следует подключить стабилизатор.

Оборудование опускается в скважину с помощью троса. Расстояние от насоса до дна составляет 1-3 м (в зависимости от системы и условий). Если оборудование не имеет обратного клапана, этот элемент нужно установить. Перед фиксацией троса и спуском насоса к нему крепится труба ПНД диаметром 32 мм.

Затем на скважинную трубу надевается нижняя часть оголовка с резинкой для уплотнения. После этого насос медленно опускается в скважину, при этом каждый 1,5 м на трубе закрепляется греющий кабель, избегая сильной натяжки. Насос следует опустить до самого дна, а после поднять на нужную высоту. Останется лишь зафиксировать оборудование и закрепить на трубе верхнюю часть оголовка.

Рассмотрев механизм обустройства водопровода, можно прийти к выводу, что систему транспортировки воды из скважины в дом можно организовать своими руками. Главное при этом – учитывать все нюансы и требования технологии. При недостатке знаний и навыков, эту работу можно доверить и специалистам. Строительство в этом случае будет более быстрым и качественным, но обойдется гораздо дороже.

Схема автономного водоснабжения: основные элементы системы

Каким бы ни был источник автономного водоснабжения частного дома, необходимо создать схему с указанием всех основных элементов системы и материалов, используемых для прокладки водопровода.

Схема водоснабжения частного дома включает следующие элементы.

1. 1. Скважина – источник воды.
   2. Кессон – вспомогательное помещение скважины (пластиковая или металлическая бочка). Защищает устье от грунтовых вод, осадков и обеспечивает нормальную температуру в скважине.

1. 1. Автономная насосная станция или глубинный насос для забора воды из скважины.
   2. Обратный клапан препятствует движению воды в обратном направлении.
   3. Гидроаккумулятор (гидробак) накапливает определенное количество воды и поддерживает давление в системе. Именно из гидробака вода поступает к точкам водозабора.

1. 1. Водоочистные фильтры:
      • фильтр-грязевик не пропускает крупную крошку в гидроаккумуллятор (если источник воды – артезианская скважина, то можно не устанавливать такой фильтр);
      • фильтр с картриджем очистки – механическая очистка от мелких примесей глины, песка, ржавчины и грязи.

1. 1. Манометр используется для контроля давления в системе водоснабжения. Необходим для настройки реле давления.

1. 1. Реле давления – включает и отключает электропитание насоса. В реле настраивается порог минимального и максимального давления: при низком давление реле замыкает контакты – насос включается в работу, при высоком – контакты размыкаются.

1. Реле сухого хода отключает насос от электропитания, если вода в скважине закончиться.
2. Редуктор давления нужен для того, чтоб на выходе поток воды имел максимальное давление. По сути, это стабилизатор давления, который «сглаживает» нижний и верхний пороги давления.
3. ПЗУ – пускозащитное устройство, необходимое для запуска и постепенного разгона до максимальной частоты вращения.

Устройство водопроводной системы частного дома можно разделить на три блока:

1. Система водозабора.
2. Дворовая магистраль.
3. Внутридомовой водопровод.

Как провести водопроводную трубу до дома?

Чтобы завести воду из скважины в дом, необходимо осуществлять прокладку трубопровода значительно ниже уровня обледенения грунта в конкретном регионе. С этой целью понадобится выкопать ров определенной глубины и уложить на его дно стояк диаметром 32 мм из металлопластика или бесшовного полиэтилена. Важно отметить, что жидкость из колодца в дом нельзя подавать по шлангам.

Трубопроводы, уложенные ниже уровня обледенения грунта, могут быть подвержены обморожению в местах подъема, предотвратить возникновение данной проблемы можно путем утепления фундамента дома с применением теплоизолирующих материалов для оборачивания.

Если на участке нет возможности выкопать ров, допускается прокладка трубопровода по верху, слегка его углубляя. В таком случае монтаж проводится в комплексе с саморегулирующимся греющим кабелем. Можно использовать в качестве вспомогательного теплоизолирующего материала Энергофлекс. Чтобы сохранить теплоизолирующие характеристики, все слои располагаются в канализационное широкое укрытие.

Подводка воды в дом из скважины предполагает также прокладку электрического кабеля для насоса. Для этого применяется четырехжильный кабель с сечением от 2,5. Коробку электропитания нужно монтировать теплой части частного дома.

Автоматика для подачи воды

Автоматическая подача воды из скважины в частном доме обеспечивается двумя видами насосов:

• погружной роторный;
• центробежный.

В большинстве случаев применяется погружной тип насоса, исходя их желаемой мощности для обеспечения частного дома. В процессе выбора агрегата учитывается множество факторов:

• глубина бурения;
• максимальное количество водопотребления;
• минимальный уровень столбы воды;
• общий расход.

При приобретении автоматики обратите внимание на такие особенности:

• струя, которая должна указываться изготовителем в метрах (то есть сила компрессии лопастей для выталкивания жидкости);
• расход прибора в кубометрах в час (количество жидкости, допустимое для прокачивания в час).

Уровень энергопотребления определяется величиной напора и расхода. Чем данные параметры больше, тем больше электроэнергии требуется для функционирования прибора. В случае уменьшения расхода уменьшается струя. При минимизации потерь в трубопроводе, возможно оптимизировать функционирование станции без перегрузок. Чтобы подключить воду из скважины к дому, в основном используются устройства с напором 60-80 метров и расходом около 4 куб м/час. Если в вашем населенном пункте наблюдаются перебои или частое отключение электричества, насосную станцию рекомендуется подключать посредством стабилизатора.

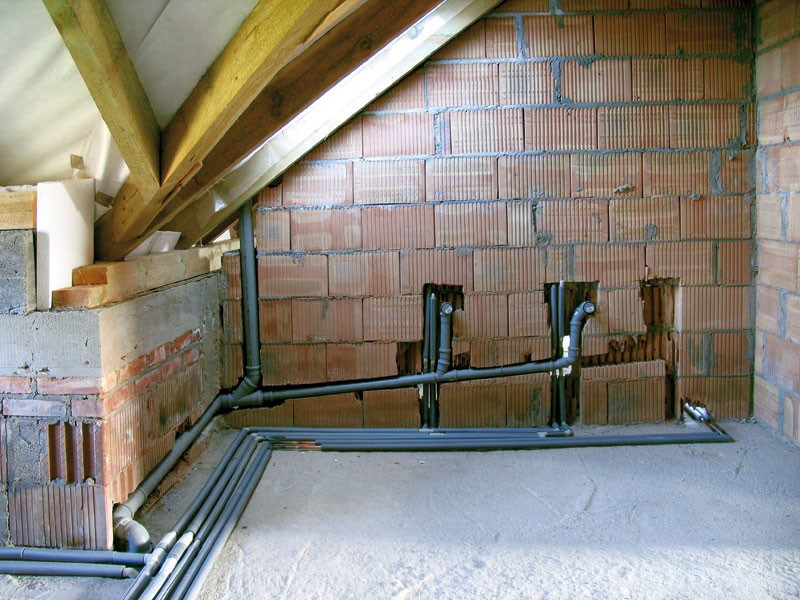

Практические советы по разводке трубопровода по дому

Для круглогодичной эксплуатации системы водоснабжения из скважины следует воспользоваться советами:

1. Идеальный домашний водопровод выполняется так, чтобы исключить прохождение труб через стены помещений. Но, так как обводка приводит к существенному удорожанию системы, трубопровод прокладывается внутри стен, но с использованием защитного металлического стакана, который предохраняет их от деформации, вызванной усадкой здания.
2. Необходимо обеспечить минимальный зазор не менее 20–25 мм между параллельно идущими трубами и строительными конструкциями. Это в дальнейшем существенно упростит проведение возможных ремонтов. При нежелании оставлять разводку на виду – следует спрятать в предварительно подготовленных штробах, заизолировав их при этом.
3. Если водопровод будет оборудован сливными кранами, то их следует устанавливать в самых низких точках системы, чтобы вода могла проходить через сливной кран самотеком.
4. Самый простой метод крепления труб к стенам – это пластиковые крабы. Расстояние между ними не должно превышать два метра при диаметре трубы 16–20 мм, при большем размере расстояние между креплениями должно быть меньше. Грамотно организованная и сделанная система водообеспечения обладает следующими признаками:

• Имеет минимальное количество сварных соединений. Это дает возможность существенно поднять надежность узлов, при этом для прокачки воды может использоваться менее мощный и следовательно, более дешевый насос.
• Все стыки делаются в полном соответствии со схемой инсталляции конкретно такого типа трубопровода (последовательное или параллельное подключение).
• На всех важных участках водопровода установлены перекрывающие вентили.
• Содержать минимальное число ненадежных шланговых соединений – даже сливной бачок на унитазе желательно подсоединить пластиковой трубкой, а не шлангом.

Читайте также:  Нужна ли лицензия на скважину юридическим и физическим лицам

Необходимое оборудование для водоснабжения из скважины

Если у вас достаточно глубокая скважина, то вода будет подниматься из нее самотеком, за счет давления, которое формируется в водоносном слое после известняковых пород. Но этого недостаточно для обеспечения 2 и более человек, потребуется насосная станция, затем трубопроводы и фильтры, которые будут дополнительно очищать воду. В целом, общая схема водопровода

1. Оголовок скважины. Для чего он нужен? Будем считать его «каской» скважины, которая защищает от падения разного мусора и кирпичей. Также через нее опускается насос, привязывается и подключается (на ней часто размещают реле питания).
2. Электрический кабель. Здесь вроде все понятно. Он питает насос, обладает 3 слоями изоляции (специальные кабели для подводного использования), сечение подбирается согласно мощности насоса и все это написано на табличке приспособления. Для обычного водоснабжения загородного дома часто используют медный кабель 4х2,5 мм2 (со встроенным конденсатором).
3. Оцинкованная труба. Она защищается от коррозии слоем цинка, предназначена для извлечения подвижных частей из скважины (они поднимаются тросом).
4. Стальной трос. Здесь вроде все понятно: с его помощью вытаскиваем или погружаем насос и все, что нам вздумается. 2 мм достаточно. Можно 3 мм толщиной для уверенности.
5. Муфта кабельная (если потребуется). Используется для наращивания проводящего ток элемента, кабеля.
6. Адаптер. Он устанавливается на уровне отвода воды, позволяет сделать «колено» в 90 градусов и завернуть трубопровод, вывести необходимый диаметр трубы.
7. Полиэтиленовые трубы. По ним вода идет вверх и везде, куда ее поведут.
8. Намотки на кабель. С их помощью он крепится к трубе и всему, что попадется под руку. Задача такой намотки – уберечь кабель от натяжения и обезопасить водоснабжение жилого дома на все время эксплуатации системы.
9. Обратный клапан. Насос выключается – вода не падает и не уходит из системы назад. Это его единственная задача.
10. Ниппель. А без него у вас никак и не получится сделать водоснабжение в доме своими руками, поскольку с его помощью вы подключаете насос к трубопроводу. Внутренний диаметр должен соответствовать резьбе на глубинном насосе, а наружный подходить под трубу диаметром 42 мм (чаще всего такие устанавливают).
11. Скважинный насос. Как же без него – основная вещь в любом водоснабжении частных домов из скважины. Выбирать его надо исходя из расхода воды и высоты столба давления. Все характеристики насоса написаны на его этикетке. Оптимальный расход воды в час – 3 м3, этого достаточно для 4 человек, для полива и других нужд в частном доме.
12. Утеплитель. Зачем он там нужен – непонятно, но коль уже его нарисовали, то установим и мы его. На самом деле, земля не промерзает на глубину 150 сантиметров и актуальность утепления входа трубы появляется только если вы живете за полярным кругом. Тем не менее, он стоит 30-40 рублей, поэтому можно и установить.
13. Кран. При водоснабжении частного дома вам потребуется часто закрывать воду своими руками и что-то доделывать. Этот кран для этого и создан. Поворачиваем – бежит вода, еще раз поворачиваем – не бежит.
14. Тройник. Думаю, объяснять не надо, на картинке понятно, зачем он там стоит и что это вообще такое.
15. Фильтр. Он чистит воду от всякой нечисти, попадающей туда при использовании и монтаже автономного водоснабжения в общем и его частей по отдельности.
16. Еще один переходник, ничего особенного.
17. Автоматика. Это «компьютер», который отключает всё при любых неисправностях или пропаже воды из скважины (при активном использовании).
18. Гибкая шланга. Обычная ПВХ шланга низкого давления.
19. Гидроаккумулятор. Он обязательно нужен для стабильной работы всей системы, поскольку перебои могут быть всегда, особенно при активном потреблении воды на протяжении длительного времени.

Это все инструменты, которые предусматривает водоснабжение частного дома своими руками. Единственный подводный камень – горячая вода. Для этого необходимо устанавливать еще бойлер на 120-140 литров. Очень важно выбрать теплоэффективную модель, которая будет долго удерживать тепло. Для максимальной экономии можно установить автомат на отключение по времени.

Как работает поверхностный насос для воды

Поверхностные насосы делятся на несколько видов. Каждый вид предназначен для забора конкретного объёма воды. Принцип работы таких насосов схож между собой.

Если вам необходима вода для полива грядок или для того, чтобы набрать бочку, то лучше использовать поверхностный насос с низкой производительностью. Если вы собираетесь брать постоянно воду из колодца, то лучше остановить свой выбора на самовсасывающихся поверхностных насосах.

Принцип работы таких насосов можно разделить на несколько этапов:

• Установка насоса в источник воды: река, озеро и колодец;
• Включение насоса;
• Забор воды из источника по шлангу;
• Насос останавливается, если его поднять выше, чем на 8 метров от источника воды.

Принцип работы насоса кардинально не отличается от алгоритма работы других насосов. Принцип действия один – забор воды из источника и перенос её по шлангам в нужное место. При выборе поверхностного насоса, учитывайте цели и объём воды, которую вы хотите выкачивать из источника.

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Централизованное водоснабжение

Наиболее простой и удобный вариант. Важно, чтобы напор в системе был достаточным для доставки воды в здание. В противном случае нужно будет дополнительно покупать насос либо же рассматривать иные методы водообеспечения.

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

Шахтный колодец

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Рытье колодца

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Устройство водоснабжения из колодцаТак выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодца

Подключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Нюансы монтажа водопровода из скважины

Подключение гидроаккумулятора и настройка автоматики

Гидроаккумулятор отвечает за поддержание постоянного давления жидкости в системе, а также предохраняет насос от поломки. При прокладке водопровода в частном доме своими руками от скважины чаще всего применяют схему, которая включает в себя этот элемент.

Этот прибор играет роль накопительного бака, который функционирует за счет автоматики. Подключение комплекта автоматики осуществляется посредством специальной втулки, снабженной пятью выходами.

Делаем водоснабжение самостоятельно

Некоторые считают что это довольно сложный вопрос. На самом деле она таковой не является.

Если источник водоснабжения уже создан вами или бывшими хозяевами, остается лишь произвести монтаж трубопровода, насоса и прочего оборудования. Это все можно сделать полностью своими руками и нечего этого боятся.

Схемы разводки труб водопровода

После того как сооружена скважина на воду, схема элементов водопровода разрабатывается одним из двух вариантов:

• Последовательного соединения труб.
• Коллекторная разводка элементов водопровода.

Первый вариант подойдет для небольшого домика.

Принцип его действия заключается в следующем:

• По главному трубопроводу последовательно в дом поступает вода.
• Тройник с отводом устанавливают в нужную сторону в точках водопотребления.

Недостатком этого варианта является то, что при пользовании несколькими потребителями воды резко падает давление в самой удаленной точке. Поэтому такая схема подводки воды из скважины в дом не приемлема для жилого загородного дома и коттеджа, но хорошо подойдет для дачного жилья.

Коллекторная разводка труб подходит для загородного дома, где постоянно проживают люди. При таком подключении от главного коллектора отводятся отдельные трубы индивидуально в любую точку водозабора в доме.

Схема водоснабжения из скважины

Автономный водопровод в частном доме от скважины, включает в себя такие элементы:

• источник водоснабжения;
• насосное оборудование;
• приямок или кессон для размещения оборудования и защиты скважины от промерзания;
• трубопровод;
• систему фильтрации;
• резервный бак или гидроаккумулятор;
• точки потребления;
• систему автоматики.

Вообщем, системы водоснабжения загородного дома не ограничиваются одной лишь скважиной.

Простая схема водоснабжения

Основные нюансы

Основные задачи, которые должна решать система водопровода, это:

• обеспечение постоянного давления в системе;
• защита оборудования от гидроудара;
• создание давления, достаточного для бесперебойного пользования водой.

Поэтому важный элемент водопровода – это накопительный бак. Он служит буфером между насосом и потребителями и выравнивает давление в системе. Также, он снижает количество включений насоса – он подключается только для наполнения бака, а не каждый раз, когда в доме открывается кран. Обычно, для этих целей устанавливается либо гидроаккумулятор, либо накопительный бак с большой емкостью.

Схемы водоснабжения

Вообще, существует несколько схем, по которым делается устройство водоснабжения:

• с накопительным баком;
• с гидроаккумулятором;
• двухступенчатая система.

Вариант с накопительным баком считается самым простым и бюджетным.

Он реализуется так:

• в самой верхней точки дома устанавливается накопительная емкость;
• к ней подключается трубопровод;
• бак оснащается простейшим поплавковым выключателем, который будет отключать насос по мере его наполнения;
• от емкости делается разводка водопровода по точкам потребления.

Минус такого подхода в том, что, во-первых, нужно место для установки бака, а во-вторых то, что конечное давление будет зависеть от высоты его установки. Кроме того, при включении нескольких потребителей, давление будет неизбежно падать.

Схема водоснабжения в частном доме с использованием гидроаккумулятора, лишена этих недостатков. Его можно разместить рядом с насосной станцией, а благодаря своему устройству, он способен поддерживать постоянное давление в системе водопровода.

Двухступенчатая система

В некоторых случаях, максимальный расход воды может превышать общую производительность, которую создает оборудование для водоснабжения из скважины. Поэтому система, комплектуется дополнительными элементами.

Делается это так:

• сразу же после насосной станции, устанавливается бак с емкостью 500-1000 литров;
• он оснащается поплавковым выключателем;
• к емкости подключается дополнительный насос, который будет закачивать воду в систему;
• после него монтируется гидроаккумлятор.

Схема с насосной станцией

Таким образом, создается дополнительный резерв воды, который может использоваться во время пикового потребления.

Монтаж трубопровода внутри дома (как развести трубы по разным помещениям)

Пошаговый алгоритм действий:

• прокладку труб начинайте от водопотребителей;
• фиксируйте трубы и узел потребления переходником — это позволит монтировать вентиль и перекрывать напор;
• прокладывайте трубы по направлению к коллектору. Избегайте их прохождения через перегородки и стены. Если других вариант разводки нет, помещайте их в специальные стаканы;
• укладывайте трубы на расстоянии 2-2,5 см от стены. Такая локация сделает их ремонт и монтаж более легким;
• при установке вентилей для слива воды, предусмотрите небольшой уклон к стороне кранов;
• фиксируйте трубы к стенам с помощью клипс, которые расставляют через каждые 1,5 метра на ровных участках и в точках угловых стыковок;
• чтобы соединить трубы под углами, воспользуйтесь фитингами или тройниками;
• при совмещении труб с коллектором проложите запорную арматуру — она необходима, если возникнут поломки системы или отключат воду.
